Remplacer le module de commande au guidon d’une trottinette électrique : le guide complet

Un phare qui ne s’allume plus, un klaxon qui ne répond pas, des clignotants capricieux… Avant d’incriminer directement l’éclairage, le faisceau ou un accessoire défectueux, il est essentiel de vérifier un élément souvent sous-estimé : le module de commande au guidon.

Sur une trottinette électrique, ce module centralise plusieurs fonctions essentielles à la conduite et à la sécurité : phares, clignotants, klaxon et, selon la configuration, certaines commandes liées à l’afficheur. Un défaut à ce niveau peut donc donner l’impression que plusieurs composants sont en panne, alors que la cause est unique.

Dans cet article, vous allez apprendre à identifier le bon module de commande, comprendre les différences entre les références MG-P204 et MG-P312, puis effectuer un remplacement pas à pas, sans compétence technique avancée.

Identifier le bon module de commande : MG-P204 ou MG-P312

Il existe deux références principales de module de commande, directement liées au type d’afficheur installé sur votre trottinette. Ces deux modèles ne sont pas interchangeables, notamment en raison de connecteurs électriques différents et d’une logique de commande propre à chaque configuration.

Avant toute commande de pièce, il est donc indispensable d’identifier précisément votre montage. En cas de doute, vous pouvez consulter les documentations techniques disponibles sur trottinette électrique pas cher, qui détaillent les configurations par modèle.

Version 1 : MG-P204 ==> compatible afficheur à gâchette intégrée

Le module MG-P204 équipe les trottinettes dotées d’un afficheur avec accélérateur (gâchette) intégré. Dans cette configuration, le module de commande gère exclusivement les fonctions dites « d’équipement ».

• Phares (avant et arrière)
• Clignotants gauche / droite
• Klaxon

La gestion de la vitesse et de l’allumage est assurée directement par l’afficheur, ce qui explique l’absence de bouton marche/arrêt sur ce module.

Version 2 : MG-P312 ==> compatible écran central

Le module MG-P312 est destiné aux trottinettes équipées d’un écran central indépendant. Il reprend l’ensemble des fonctions du MG-P204 et y ajoute des commandes directement liées à l’afficheur.

• Bouton marche / arrêt
• Boutons de navigation dans les menus
• Commandes de validation selon les versions d’écran

Ce type de module permet une interaction complète avec l’afficheur sans multiplier les boutons sur le guidon, améliorant ainsi l’ergonomie et la lisibilité.

Bon à savoir : aucune “mise à jour” possible entre MG-P204 et MG-P312

• Le module MG-P312 intègre la commande de passage en double moteur. Sur les configurations plus anciennes en MG-P204, cette fonction était assurée par un bouton séparé.
• Malgré cette évolution, il n’est pas possible de remplacer un MG-P204 par un MG-P312 sans modifier l’ensemble afficheur + faisceau.
• Les connecteurs sont physiquement incompatibles, ce qui empêche toute erreur de branchement accidentelle.

Quand suspecter un défaut du module de commande ?

Un module de commande défectueux se manifeste généralement par la non-réponse d’une ou plusieurs fonctions malgré un accessoire en bon état.

• Phares qui ne s’allument plus
• Clignotants inactifs d’un côté ou des deux
• Klaxon muet malgré une alimentation correcte

Avant remplacement, un contrôle visuel est recommandé : état des connecteurs, absence d’oxydation, câble non pincé et sensation mécanique correcte des boutons.

Remplacement pas à pas du module de commande au guidon

Le remplacement est une opération simple et accessible. Prévoyez une clé Allen adaptée et intervenez toujours sur une trottinette hors tension.

Étape 1 : sécuriser l’intervention

• Placez la trottinette sur une surface stable
• Éteignez complètement l’appareil

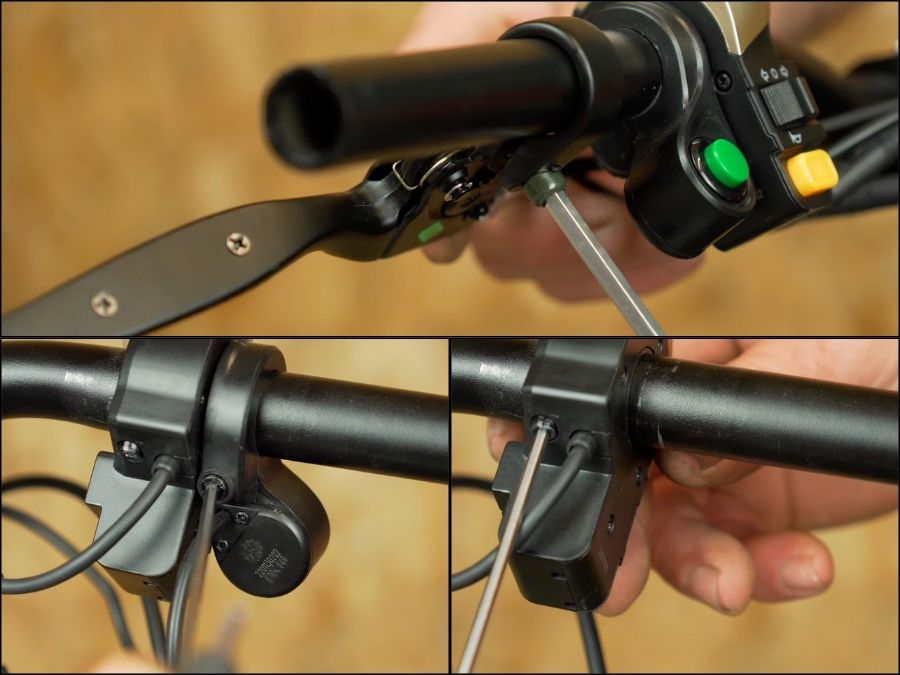

Étape 2 : déposer les éléments du guidon

• Identifiez le cheminement du câble du module
• Démontez la poignée, la poignée de frein ainsi que les autres boutons si vous en êtes équipé.

Étape 3 : déconnexion et retrait du module

• Débranchez le connecteur « plug and play » en tirant de chaque côté tout en évitant tirer sur le câble
• Contrôlez l’état du connecteur (propreté, humidité)
• Dévissez le module et retirez-le en le faisant coulisser

Étape 4 : installation du nouveau module

• Branchez le nouveau module en respectant l’orientation des flèches
• Positionnez-le pour un accès naturel au pouce
• Resserrez les vis sans forcer

Étape 5 : tests de fonctionnement

• Rallumez la trottinette
• Testez phares, clignotants et klaxon
• Sur MG-P312, vérifiez la navigation dans l’écran

Vidéo de démonstration

Une démonstration complète est disponible en vidéo : Voir la vidéo YouTube : remplacer le module de commande au guidon

Conclusion : un diagnostic simple, souvent négligé

Le module de commande au guidon est un organe clé de sécurité. Un dysfonctionnement peut impacter directement la visibilité et la signalisation de votre trottinette électrique.

Intégrer un test régulier des commandes (phares, clignotants, klaxon) dans l’entretien courant permet d’anticiper une panne et d’éviter un remplacement inutile d’accessoires parfaitement fonctionnels.

FAQ – Module de commande au guidon

Comment identifier rapidement le bon module ?

Le type d’afficheur est déterminant : gâchette intégrée = MG-P204, écran central = MG-P312.

Un module défectueux peut-il provoquer plusieurs pannes à la fois ?

Oui. Comme il centralise plusieurs fonctions, un seul défaut peut entraîner l’absence de phares, de clignotants et de klaxon simultanément.

Le remplacement nécessite-t-il un réglage particulier ?

Non. Les modules sont plug-and-play. Une fois branchés, ils fonctionnent immédiatement si la référence est correcte.

Peut-on rouler sans clignotants ou klaxon fonctionnels ?

Cela est fortement déconseillé. Ces équipements participent directement à votre visibilité et à votre sécurité en circulation urbaine.
