Afficheur écran central MOBYGUM : commandes, réglages et diagnostic

L’afficheur écran central représente la solution la plus récente de notre gamme d’afficheurs MOBYGUM. Présent sur les modèles Helium Pro et la gamme Storm, cet écran central intègre un système de commandes déportées particulièrement innovant.

Contrairement aux afficheurs traditionnels, ce dispositif centralise l’ensemble des fonctions de contrôle : mise sous tension, accélération, commandes des phares et clignotants, activation du moteur avant et capteurs de frein. Cette approche intégrée transforme votre tableau de bord en un véritable centre de pilotage connecté.

Installation et première utilisation

Un film de protection est appliqué sur l’écran neuf afin de prévenir les rayures lors du transport et des manipulations initiales. Il peut être retiré pour profiter pleinement de la luminosité et des contrastes de l’afficheur.

Cet écran central utilise des commandes déportées sur le guidon. Tous les éléments de contrôle sont ainsi accessibles directement depuis votre position de conduite.

🔍 Présentation générale

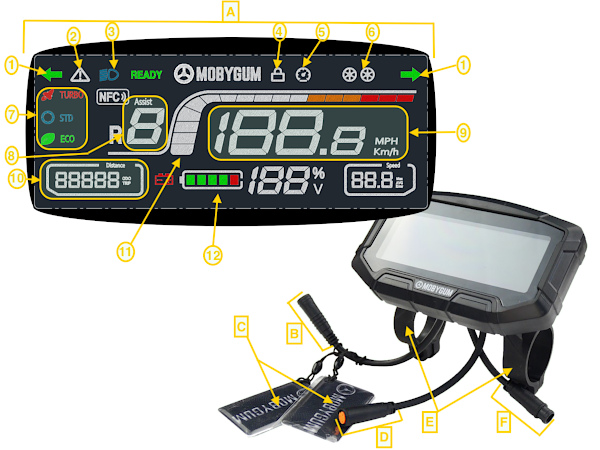

Anatomie de l’afficheur

• A – Affichage : écran principal affichant l’ensemble des paramètres et indicateurs
• B – Plug commandes : connexion des commandes au guidon
• C – Cartes NFC : support pour la gestion des cartes d’accès sans contact
• D – Plug gâchette d’accélérateur : connexion de la commande d’accélération
• E – Support guidon : fixation de l’afficheur
• F – Plug faisceau général : connexion au circuit électrique principal

Indicateurs visuels

L’écran affiche les indicateurs suivants pour informer l’utilisateur de l’état de la trottinette en temps réel :

• 1 – Clignotants : activation des clignotants droit ou gauche
• 2 – Freins : indication d’activation des freins
• 3 – Phares : état de l’éclairage avant
• 4 – Verrouillage : statut verrouillé / déverrouillé
• 5 – Régulateur : état du régulateur de vitesse (inactif depuis l'évolution de la règlementation en 2024)
• 6 – Mode moteur : simple ou double moteur
• 7 et 8 – Modes de conduite : Eco (1), STD (2) ou Sport (3)
• 9 – Vitesse : vitesse instantanée
• 10 – Odomètre : distance parcourue
• 11 – Puissance instantanée : accélération visuelle réelle injectée dans les moteurs
• 12 – Batterie : état de charge et tension en temps réel

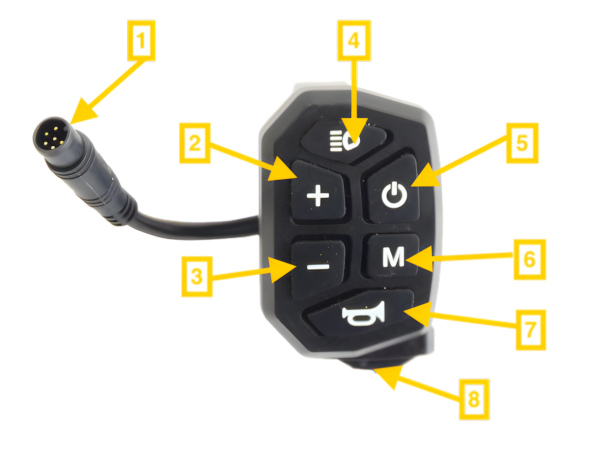

Commandes au guidon

L’écran central est piloté par un module de commande intégré au guidon, comprenant les éléments suivants :

• 1 – Plug de connexion : liaison avec l’écran central
• 2 – Sélection (+) : augmentation des valeurs ou navigation vers le haut
• 3 – Sélection (−) : diminution des valeurs ou navigation vers le bas
• 4 – Phares et feux de position : allumage et extinction
• 5 – Démarrage / arrêt : mise sous tension ou extinction de la trottinette
• 6 – Mode moteur : bascule simple / double moteur
• 7 – Klaxon : activation du klaxon (si équipé)
• 8 – Clignotants : commande gauche / droite

Fonctionnement et utilisation

Mise en marche et déverrouillage

L’allumage s’effectue via le bouton de démarrage du module de commande. L’écran affiche un balayage rapide de tous les logos, puis indique le logo de verrouillage et « 000 » dans la zone de l’odomètre. Ces trois chiffres correspondent au code de verrouillage.

La sélection des chiffres s’effectue avec les boutons (+) et (−). La validation se fait à l’aide du bouton de démarrage.

Déverrouillage par carte NFC

Le déverrouillage peut également être réalisé à l’aide des cartes NFC. Il suffit de présenter une carte enregistrée devant l’écran. Après utilisation, le verrouillage NFC est suivi de l’extinction de l’écran.

Modes de conduite

Les boutons (+) et (−) permettent d’adapter le mode de conduite en limitant la vitesse maximale :

• Eco : 1/3 de la vitesse maximale
• STD : 2/3 de la vitesse maximale
• Sport : 100 % de la vitesse maximale

Le changement de mode peut s’effectuer en roulant.

Indicateurs d’actions

Chaque action est immédiatement confirmée par un pictogramme à l’écran :

• Clignotants : voyant clignotant
• Freins : voyant frein
• Phares : voyant éclairage

Odomètre

L’odomètre affiche la distance parcourue depuis la mise sous tension. La distance totale est visible uniquement au démarrage et correspond à la somme des trajets arrondis au kilomètre inférieur.

Accélération et tension batterie

L’accélération affichée correspond à l’accélération réelle calculée à partir du courant consommé, et non la seule position de la gâchette.

La tension batterie varie selon la puissance demandée. Pour une lecture fiable de l’état de charge, la mesure doit être effectuée à l’arrêt.

⚙️ Paramétrage de l’écran central

Le menu de paramétrage est accessible par un appui long sur le bouton M. La navigation s’effectue avec le bouton de démarrage. Les valeurs se modifient à l’aide des boutons (+) et (−).

Liste des paramètres de l’écran central

À noter : les paramètres sont conservés en mémoire après extinction. Si certaines valeurs ne correspondent pas à l’origine, une reconfiguration peut être nécessaire.

🔴 Codes d’erreur et diagnostic

L’écran central réalise un autodiagnostic et affiche les codes d’erreur en zone odomètre (10).

Tableau des codes d’erreur de l’afficheur écran central

❓FAQ – Afficheur écran central

1. Comment déverrouiller la trottinette lors de la première utilisation ?
   Allumez l’écran, saisissez le code 000 ou utilisez une carte NFC.
2. Mon écran s'éteint lors de la charge !!!
   Ce n'est pas une panne: les nouveaux modèles de batteries ne permettent pas la charge et la décharge en même temps. La tension aux bornes de la batterie chute lors de la mise en charge et c'est un fonctionnement normal. Cela entraine l'affichage bref d'une erreur E05 mais cela doit disparaitre une fois la charge terminée et le chargeur débranché.
3. Comment gérer les cartes NFC ?
   Via le paramètre P18, appui long sur (+) pour ajouter ou (−) pour supprimer une carte.
4. Puis-je changer de mode de conduite en roulant ?
   Oui, à l’aide des boutons (+) et (−).
5. Que faire si l’écran ne s’allume pas ?
   Si l’écran reste éteint après appui sur le bouton de démarrage, il doit être remplacé.

Pour toute question ou dysfonctionnement, consultez la rubrique Garantie et SAV ou contactez notre service après-vente.
