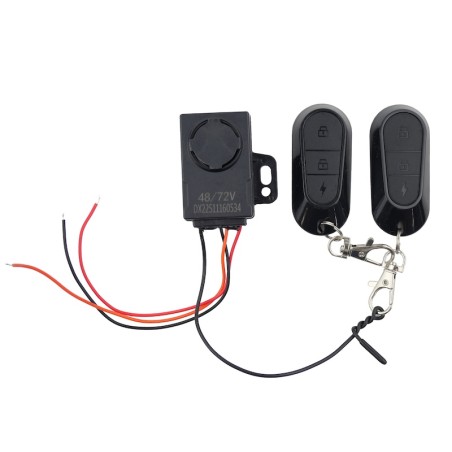

Système d'alarme complet à 3 fils + 2 télécommandes

Alarme équipée de 2 télécommandes et d'une alimentation sur 3 fils. Veuillez selon votre modèle ajouter le connecteur 3 fils (Rouge/Blanc/Noir).

L'alarme s'active avec les télécommandes et se déclenche les vibrations.

Plage de fonctionnement : 48 à 84V

Volume sonore :

- 74V : Env 115dB

- 60V : Env 110dB

- 52V : Env 105dB (attention, le système ne fonctionne pas sur les batteries 52V déchargées en dessous de 48V)

Fonctionnement du câblage :

- Fil rouge : Alimentation constante => à brancher sur le fil rouge du connecteur,

- Fil noir : Masse => à brancher sur le fil noir du connecteur,

- Fil orange (Fonctionnement hybride) : Retour d'information si la trottinette est allumée (fonctionnement en alarme seule), ou sortie de courant si appuis sur le bouton⚡️ (pendant 2 secondes) de la télécommande (fonctionnement avec alarme et contrôle d'allumage à distance).

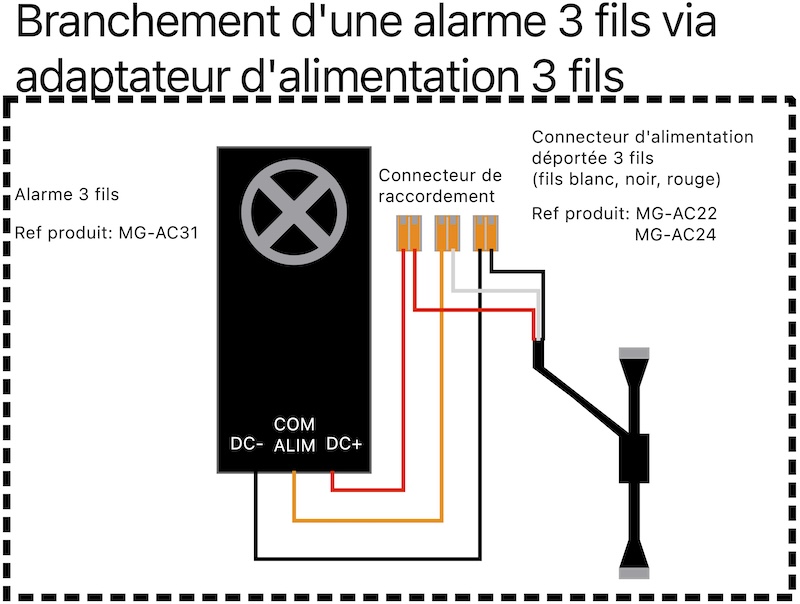

Pour les connecteurs MG-AC22 et AC24 en fonctionnement alarme seule :

=> fil orange à brancher sur le fil blanc du connecteur MG-AC22 et AC24

Lorsque la trottinette est éteinte, le fil blanc sort une tension de V+écran = 0V, l'alarme peut donc être activée ou désactivée,

Lorsque la trottinette est allumée, le fil blanc sort une tension de V+écran = VBat, l'alarme peut donc plus être activée, mais peut être désactivée (cela permet d'éviter les allumages par erreur si la télécommande est dans votre poche).

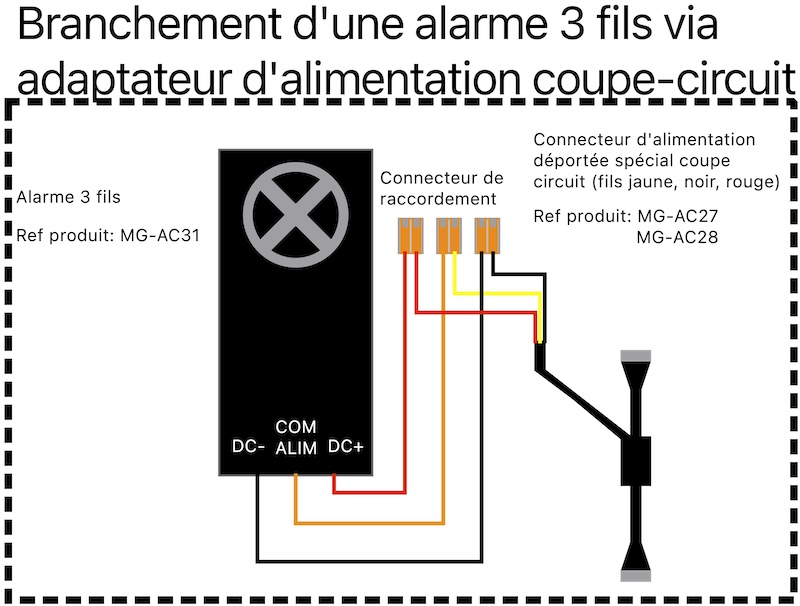

Pour les connecteurs MG-AC27 et AC28 en fonctionnement coupe circuit + alarme :

=> fil orange à brancher sur le fil jaune du connecteur MG-AC27 et AC28

Le module alimente l'écran depuis le fil jaune du connecteur lorsque vous appuyez sur logo ⚡️ de la télécommande.

Plage de fonctionnement :

Cette alarme fonctionne sur une plage de tension de 36 à 84VDC.

Compatibilité :

Elle est compatible sur tous les modèles MOBYGUM, et les modèles d'autre marques de trottinettes électrique. Ce composant dispose de filtre contre les harmoniques et d'une faible consommation, il est donc sans risque à l'utilisation sur d'autres trottinettes.

Pour profiter de la fonction coupe circuit + alarme : Le fil orange peut être branché sur la ligne d'alimentation de votre écran en remplacement de celui provenant du contrôleur qui lui sera branché au fil rouge.

Résumé :

- alimentation contrôleur connecté au fil rouge,

- alimentation écran connecté au fil orange du module d'alarme.

L'alimentation est suffisante pour faire fonctionner un écran mais n'est pas adapté pour l'alimentation d'un accessoire.

Pour profiter de la fonction alarme uniquement (hors coupe circuit) : Branchez uniquement le fil rouge et noir sur une alimentation électrique dans la trottinette. Si vous souhaitez éviter un allumage en utilisation (ex: appuis sur le bouton pendant que vous roulez), veuillez identifier le retour de courant de votre écran et y connecter le fil orange comme une prise de mesure (retour d'information).

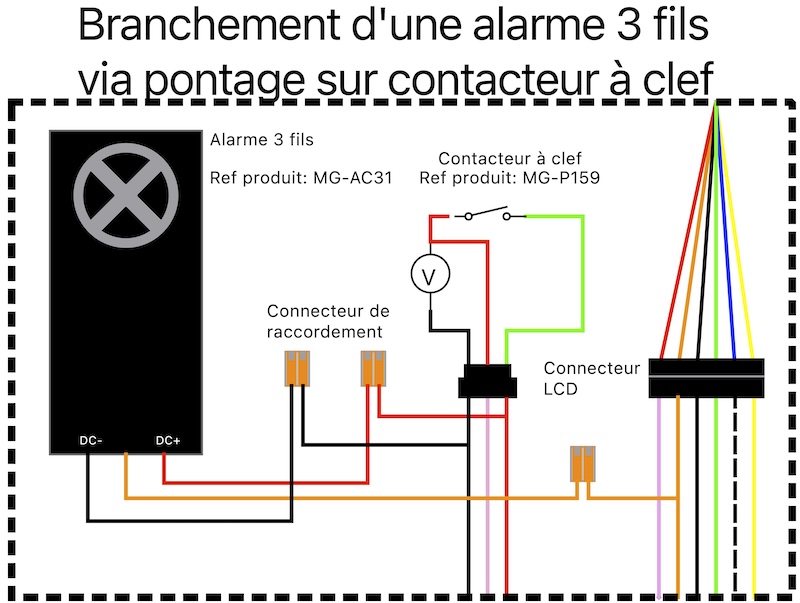

Autres schéma de branchement :

En cas de perte de l'une des télécommandes, vous devez racheter l'intégralité du kit. Les télécommandes ne sont pas programmables séparément.
