Connecteur de sortie d'alimentation électrique (3 fils) pour écran avec contacteur à clé

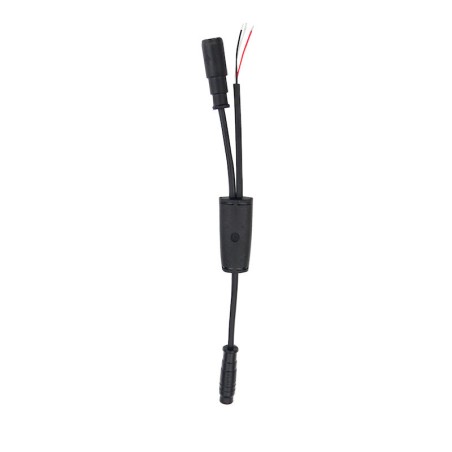

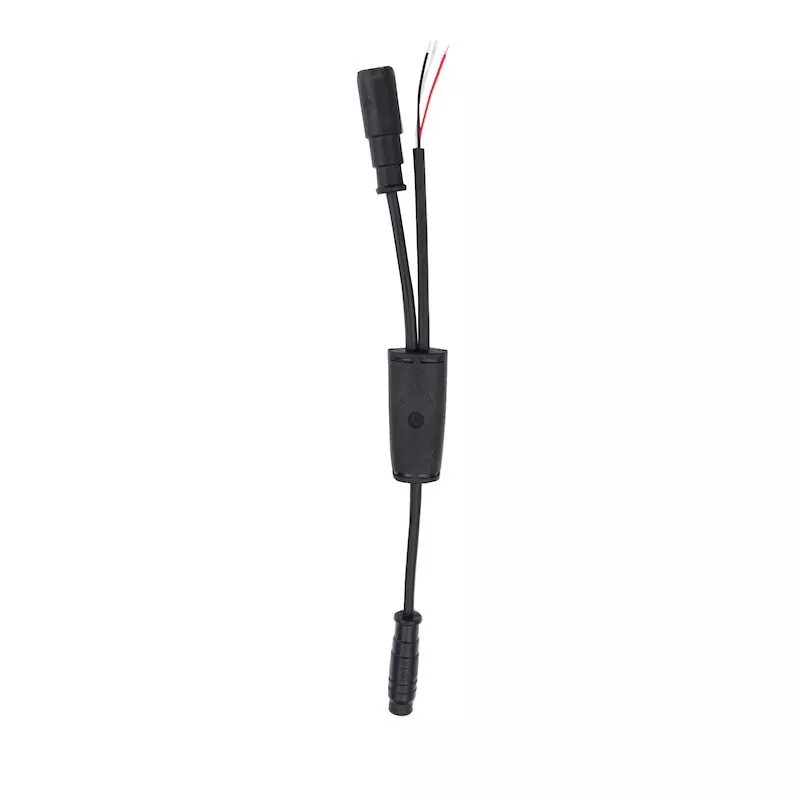

Adaptateur 3 fils plug-and-play qui se branche le long du câble électrique principal d'une trottinette électrique, en sortie de contrôleur. Il permet de prélever une alimentation en tension batterie pour alimenter un accessoire en courant continu, avec gestion de l'allumage selon le fil de branchement choisi entre les 3 fils.

Procédure d'installation :
0. Débranchez la batterie par mesure de sécurité
1. Débrancher le connecteur étanche en sortie de contrôleur
2. Brancher l'adaptateur 3 fils sur ce connecteur
3. Rebrancher le câble principal sur l'autre extrémité de l'adaptateur

Caractéristiques techniques :
- Type : adaptateur plug-and-play à 3 fils (rouge / blanc / noir)
- Compatibilité : modèles MOBYGUM équipés d'un écran à droite avec contacteur à clé — Pulse 350, Pulse 500, etc.
- Courant de décharge maximal : 1 A
- Puissance maximale tolérée selon la tension batterie :
• 36V : 30 W maximum
• 48V : 40 W maximum
• 52V : 45 W maximum
• 60V : 52 W maximum
• 74V : 60 W maximum

Fonctionnement des bornes :
- Fil rouge : alimentation en tension batterie (constante, directement issue de la batterie)
- Fil blanc : information d'état d'allumage
• Trottinette allumée → tension batterie (le module est informé que la trottinette roule, l'alarme ne peut pas s'activer)
• Trottinette éteinte → 0 V (le module est informé que la trottinette est arrêtée, l'alarme peut s'activer)
- Fil noir : masse (0 V)

Exemples d'utilisation : branchement d'une alarme MOBYGUM, bandes LED, lumière complémentaire, chargeur de téléphone, traqueur GPS, etc.

Conseil de branchement (alarme MOBYGUM) : fil rouge sur la borne positive « + », fil blanc sur la borne de commande, fil noir sur la borne négative « GND ».

⚠ Important : installation à effectuer impérativement trottinette éteinte pour éviter tout risque électrique. Débrancher au préalable le connecteur jaune d'alimentation. Un court-circuit accidentel peut endommager l'écran LCD. Pour un accessoire fonctionnant sous une tension différente, utiliser un convertisseur DC/DC.
