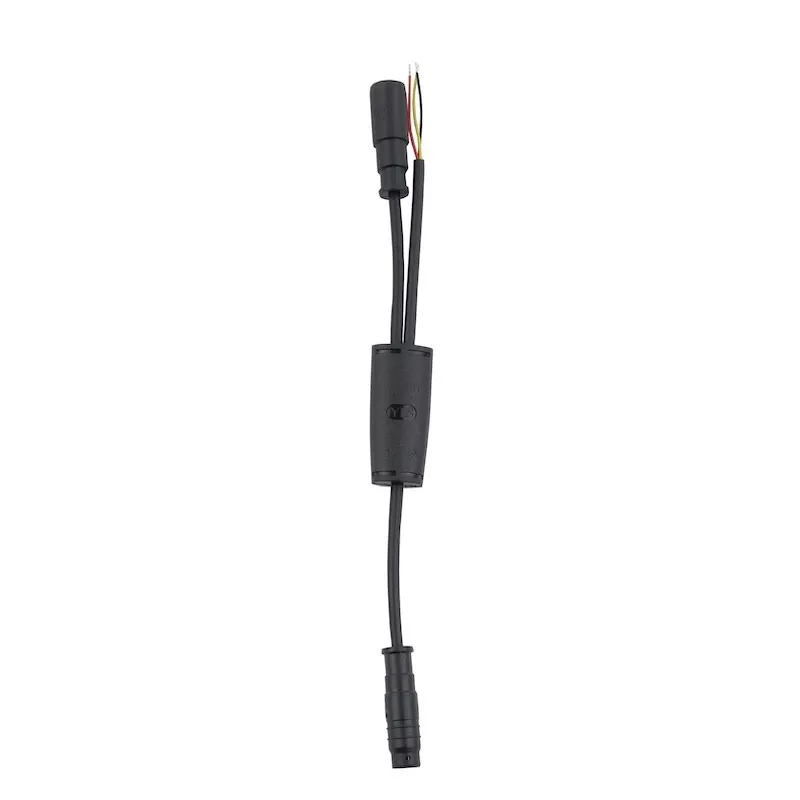

Connecteur de sortie d'alimentation pour système d'alarme coupe circuit (3 fils), équipée d'un écran central

Adaptateur 3 fils plug-and-play dédié à l'installation d'un système d'alarme avec coupe-circuit télécommandé sur trottinette électrique. Il se branche en sortie de contrôleur, le long du câble électrique principal, et permet de prélever une tension batterie qui doit être reliée au fil allant vers le LCD afin de rendre possible l'installation d'unsystème d'alarme coupe-circuit.

Procédure d'installation :
0. Débrancher la batterie
1. Débrancher le connecteur étanche en sortie de contrôleur
2. Brancher l'adaptateur 3 fils sur ce connecteur
3. Rebrancher le câble principal sur l'autre extrémité de l'adaptateur
4. Brancher l'accessoire
5. Rebrancher la batterie et tester

Caractéristiques techniques :
- Type : adaptateur plug-and-play à 3 fils (rouge / jaune / noir)
- Compatibilité : modèles MOBYGUM équipés d'un écran central couleur - Helium Pro, Storm, Storm Pro, etc.
- Courant de décharge maximal : 1 A
- Puissance maximale tolérée selon la tension batterie :
• 36V : 30 W maximum
• 48V : 40 W maximum
• 52V : 45 W maximum
• 60V : 52 W maximum
• 74V : 60 W maximum

Fonctionnement des bornes :
- Fil rouge : alimentation en tension batterie (constante, directement issue de la batterie)
- Fil jaune : entrée d'alimentation de l'écran, en amont du contacteur à clé, permet le fonctionnement coupe-circuit
- Fil noir : masse (0 V)

Exemples d'utilisation :
- Branchement d'une alarme MOBYGUM avec coupe-circuit sur télécommande
- Branchement d'un coupe-circuit sur télécommande seul

Pour l'installation d'une alarme MOBYGUM à 2 fils, suivre les instructions fournies avec le produit.

⚠ Important : installation à effectuer impérativement trottinette éteinte pour éviter tout risque électrique. Débrancher au préalable le gros connecteur jaune d'alimentation provenant de la batterie. Un court-circuit accidentel peut endommager l'écran LCD. Pour un équipement fonctionnant sous une tension différente, utiliser un convertisseur DC/DC.
