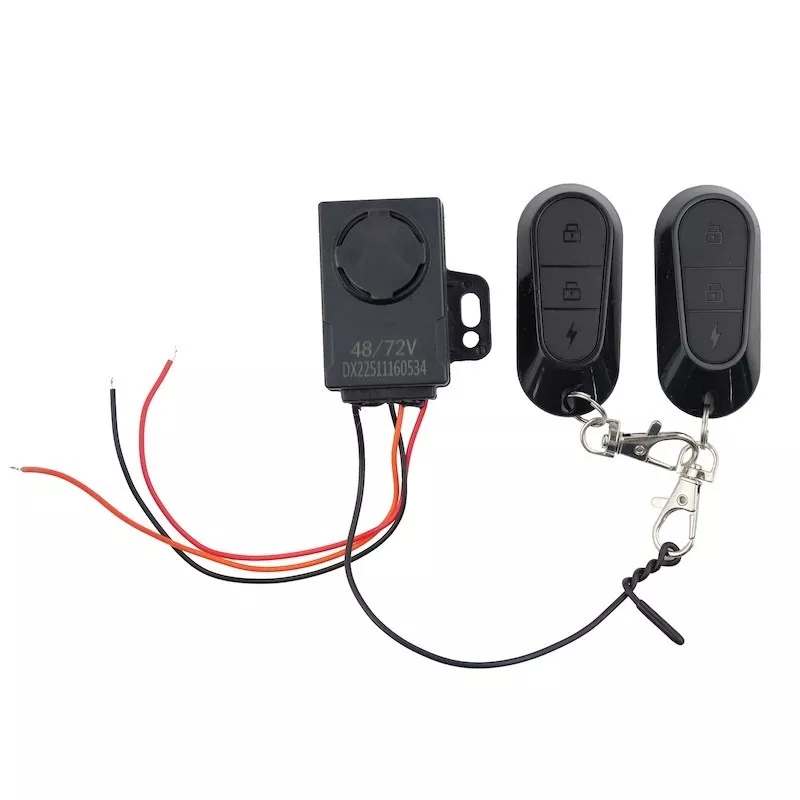

Système d'alarme complet à 3 fils + 2 télécommandes

Système d'alarme complet livré avec 2 télécommandes et un câblage à 3 fils. L'alarme s'active via les télécommandes et se déclenche par détection de vibrations. En mode hybride, le système permet aussi de couper l'alimentation de l'écran à distance pour une fonction antivol renforcée selon le cablage que vous réalisez.

Caractéristiques techniques :
- Plage de fonctionnement : 48 à 84V (le système ne fonctionne pas sur les batteries 52V déchargées sous 48V)
- Volume sonore selon tension :
• 74V : environ 115 dB
• 60V : environ 110 dB
• 52V : environ 105 dB
- Filtre contre les harmoniques et faible consommation (sans risque sur d'autres trottinettes)
- Compatibilité : tous les modèles MOBYGUM, ainsi que d'autres marques de trottinettes électriques

Câblage (3 fils) :
- Fil rouge : alimentation constante (à brancher sur le fil rouge du connecteur)
- Fil noir : masse (à brancher sur le fil noir du connecteur)
- Fil orange (fonctionnement hybride) : retour d'information allumage trottinette OU sortie de courant via bouton ⚡️ sur la télécommande (appui 2 secondes).

Mode alarme seule (connecteurs MG-AC22 et AC24) : fil orange à brancher sur le fil blanc du connecteur. Trottinette éteinte = alarme activable/désactivable, trottinette allumée = alarme verrouillée (évite les déclenchements involontaires).

Mode coupe-circuit + alarme (connecteurs MG-AC27 et AC28) : fil orange à brancher sur le fil jaune du connecteur. Le module alimente l'écran depuis le fil jaune lorsque le bouton ⚡️ est pressé sur la télécommande.

⚠ Important : en cas de perte d'une télécommande, le kit complet doit être racheté (les télécommandes ne sont pas programmables séparément). L'alimentation via le fil orange est suffisante pour faire fonctionner un écran mais pas un accessoire.

Pour les connecteurs MG-AC27 et AC28 en fonctionnement coupe circuit + alarme :

=> fil orange à brancher sur le fil jaune du connecteur MG-AC27 et AC28

Le module alimente l'écran depuis le fil jaune du connecteur lorsque vous appuyez sur logo ⚡️ de la télécommande.

Plage de fonctionnement :

Cette alarme fonctionne sur une plage de tension de 36 à 84VDC.

Compatibilité :

Elle est compatible sur tous les modèles MOBYGUM, et les modèles d'autre marques de trottinettes électrique. Ce composant dispose de filtre contre les harmoniques et d'une faible consommation, il est donc sans risque à l'utilisation sur d'autres trottinettes.

Pour profiter de la fonction coupe circuit + alarme : Le fil orange peut être branché sur la ligne d'alimentation de votre écran en remplacement de celui provenant du contrôleur qui lui sera branché au fil rouge.

Résumé :

- alimentation contrôleur connecté au fil rouge,

- alimentation écran connecté au fil orange du module d'alarme.

L'alimentation est suffisante pour faire fonctionner un écran mais n'est pas adapté pour l'alimentation d'un accessoire.

Pour profiter de la fonction alarme uniquement (hors coupe circuit) : Branchez uniquement le fil rouge et noir sur une alimentation électrique dans la trottinette. Si vous souhaitez éviter un allumage en utilisation (ex: appuis sur le bouton pendant que vous roulez), veuillez identifier le retour de courant de votre écran et y connecter le fil orange comme une prise de mesure (retour d'information).

Autres schéma de branchement :

En cas de perte de l'une des télécommandes, vous devez racheter l'intégralité du kit. Les télécommandes ne sont pas programmables séparément.
