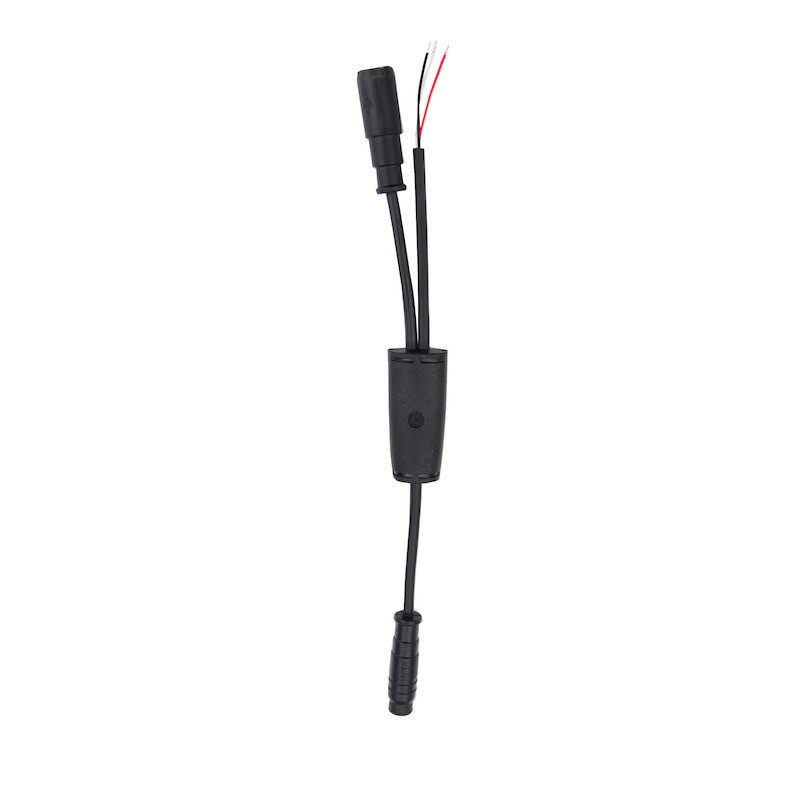

Connecteur de sortie d'alimentation électrique (3 fils) pour trottinette équipée d'un écran avec contacteur à clé

Adaptateur qui se plug le long du câble électrique principal. Pour l'installer, il suffit de débrancher le connecteur étanche en sortie de controleur, de brancher cet adaptateur, pour ensuite rebrancher le câble principal sur l'adaptateur. ATTENTION, veuillez installer ce système lorsque la trottinette est éteinte afin d'éviter tout risque électrique. Pour cela, veuillez débrancher le connecteur jaune d'alimentation avant toute intervention. En cas de cours-circuit, vous pouvez endommager votre écran LCD.

Il permet de sortir une alimentation électrique avec une "tension batterie" quand la trottinette est allumée our éteinte selon le fil de branchement entre les 3 fils.

Permet de brancher un accessoire nécessitant une alimentation en courant continue. Pour un équipement fonctionnant sous une tension différente, veuillez utiliser un convertisseur DC/DC.

Exemple d'utilisation :

- Branchement d'une alarme
- Branchement de bandes LEDs
- Branchement de lumière complémentaire
- Branchement d'un chargeur de téléphone
- Branchement d'un traquer GPS
- Etc...

Veuillez ne pas dépasser les 1A de courant de décharge, soit une puissance maximale suivante selon la tension de votre batterie :

- 36V : 30W maximum
- 48V : 40W maximum
- 52V : 45W maximum
- 60V : 52W maximum
- 74V : 60W maximum

Fonctionnement entre les bornes :

- Fil rouge : Alimentation électrique en tension batterie (alimentation constante provenant de la batterie)

- Fil blanc :

     Trottinette allumée = Tension batterie (le module est informé que la trottinette est allumée, et l'alarme ne peut pas s'activer)

     Trottinette éteinte = Pas de tension (le module est informé que la trottinette est éteinte, l'alarme peut s'activer)

- Fil noir :

     Masse = 0V

Pour l'installation d'une alarme MOBYGUM, il suffit de brancher le fil rouge sur la borne positive "+", le fil blanc sur la borne de commande, et le fil noir sur la borne négative "GND".

Voir ci-dessous la compatibilité avec les modèles :

- Pusle 350/500
- Etc...
