Connecteur de sortie d'alimentation pour trottinette équipée d'un écran central

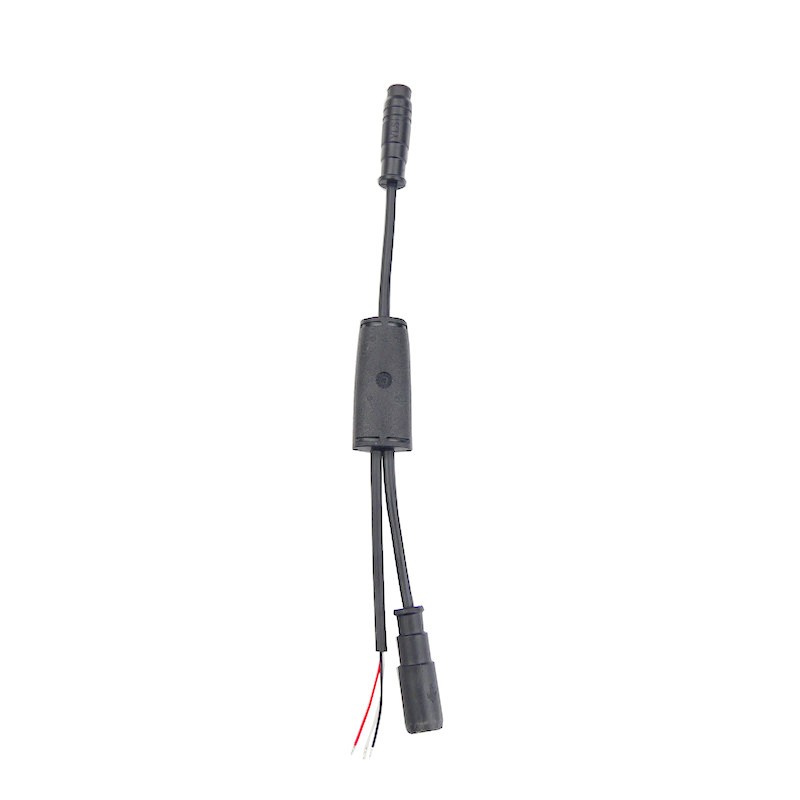

Adaptateur qui se plug le long du câble électrique principal. Pour l'installer, il suffit de débrancher le connecteur étanche en sortie de controleur, de brancher cet adaptateur, pour ensuite rebrancher le câble principal sur l'adaptateur. ATTENTION, veuillez débrancher le connecteur d'alimentation de la batterie (cosse jaune) avant toute intervention et de branchez les fils sur le système d'alarme (ou tout autre équipement) dans un premier temps avant de brancher les plugs à la trottinette afin d'éviter tout risque de choc électrique.

Cet adaptateur permettant de sortir une alimentation électrique pour un système d'alarme. Cet adaptateur offre une sortie "tension batterie" toujours sous tension, une sortie "tension batterie" lorsque la trottinette est allumée (qui est égale à 0V quand la trottinette est éteinte), et une "masse".

Pour l'installation d'une alarme, il suffit de brancher le fil rouge sur la borne positive "+", le fil blanc sur la borne de commande, et le fil noir sur la borne négative "GND".

Fonctionnement :

- Fil rouge : Alimentation électrique en tension batterie (alimentation constante provenant de la batterie)

- Fil blanc :

     Trottinette allumée = Tension batterie (le module est informé que la trottinette est allumée, et l'alarme ne peut pas s'activer)

     Trottinette éteinte = Pas de tension (le module est informé que la trottinette est éteinte, l'alarme peut s'activer)

- Fil noir :

     Masse = 0V

L'équipement qui sera alimenté ne doit pas dépasser les 1A de courant de consommation. Si des fils ne sont pas utilisés, veuillez les isoler proprement au risque d'endommager le produit.

L'Alarme MOBYGUM sera prochainement disponible.

Voir ci-dessous la compatibilité avec les modèles :

Helium Pro
